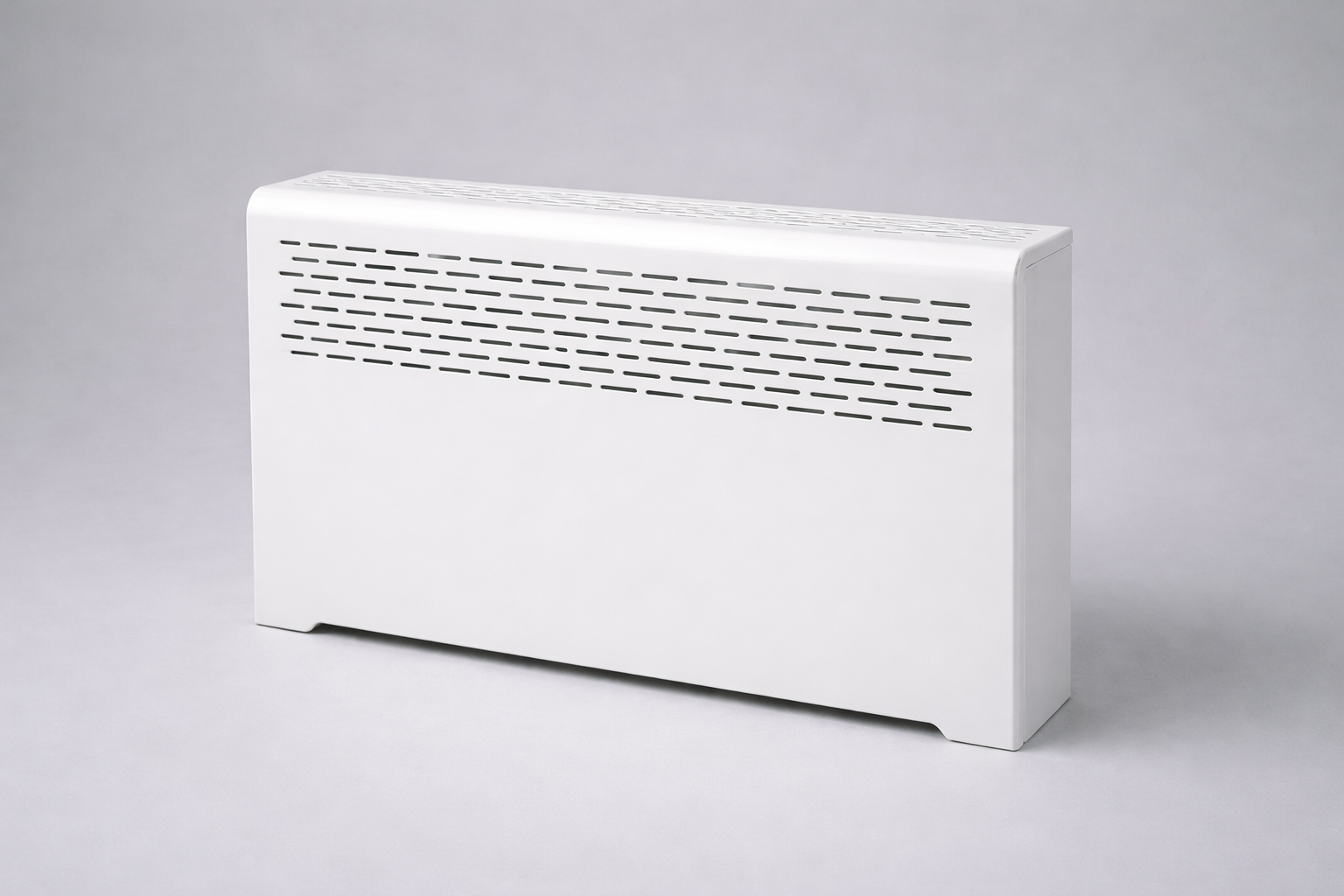

Корзины для отопительных радиаторов ООО "ФСК"

В соответствии с действующими сводами правил СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» и ГОСТ 52543-2006 «Ограждения безопасности и защитные экраны», корзины для радиаторов отопления относятся к категории съёмных защитно-декоративных элементов. Их основное назначение — предотвращение прямого контакта с горячей поверхностью прибора (требования техники безопасности для детских и медицинских учреждений) без существенного ухудшения конвективного теплообмена.

По способу изготовления корзины подразделяются на:

Сварные из стального прутка (диаметр 4–6 мм, класс точности по ГОСТ 2590-2006).
Штампосварные из листовой стали (толщина 0,8–1,5 мм, перфорация 40–60%).
Решётчатые из профильной трубы (для промышленных зданий).

Основные типоразмеры привязываются к габаритам радиатора по ГОСТ 31311-2005 (приборы отопительные чугунные и стальные). Корзина должна перекрывать фронтальную плоскость и торцы радиатора, оставляя зазор не менее 50 мм от нагретой поверхности до внутренней стенки корзины (п. 7.3 СП 60.13330).

Нормируемые параметры

Согласно техническому заданию заказчика и обязательным требованиям пожарной безопасности (ФЗ №123-ФЗ, ст. 50), корзина для радиатора должна соответствовать следующим показателям:

Предельная температура внешних элементов: ≤ 35 °C (при температуре теплоносителя до 95 °C) — СанПиН 1.2.3685-21.
Коэффициент снижения теплоотдачи: не более 15% (сплошной фронтальный экран — до 30% допускается только по согласованию) — рекомендации АВОК 8.1-2008.
Расстояние между прутьями / перфорация: 8–20 мм (для детских учреждений — 8–10 мм, исключение проникновения пальцев) — ГОСТ Р 55062-2012.
Класс покрытия (металлические корзины): не ниже 3 по стойкости к коррозии (порошковая полимеризация) — ГОСТ 9.032-74.

При гибке металла по индивидуальному ТЗ заказчика радиус гиба не должен создавать острых кромок — допускается только R ≥ 3 мм, что соответствует классу опасности травмирования 0 по ГОСТ 12.2.062-81.

Установка корзины производится на регулируемые кронштейны с зазором от пола 100–150 мм (для влажной уборки) и от подоконника — не менее 70 мм. Крепление к стене должно выдерживать нагрузку 15 кг на каждую точку фиксации (п. 5.6 ГОСТ 27751-2014 «Надёжность строительных конструкций»). При использовании гибки металла по ТЗ заказчика радиус гиба не должен создавать острых кромок — допускается только радиус R ≥ 3 мм, что соответствует классу опасности травмирования 0 по ГОСТ 12.2.062-81.

При приёмке корзины проверяется:

Геометрия по шаблону (допуск ± 2 мм на 1 м длины).
Сплошность сварных швов (визуально и неразрушающим методом).
Отсутствие заусенцев и грата после гибки (ГОСТ 9.301-86).
Толщина и адгезия порошкового покрытия (метод решётки).

Особенности проектирования корзин с учётом гибки металла

При изготовлении по ТЗ заказчика наиболее востребована гибка металла для формирования боковых стенок, фронтальной решётки и монтажных ушек. Согласно рекомендациям РД 37.001.153-93 (Гибка листового и профильного проката), минимальный радиус гибки для стали Ст3сп толщиной 1,0–1,5 мм составляет 2–3 толщины материала. В детских и лечебных учреждениях радиус увеличивают до 5 мм, чтобы исключить порезы. Все операции гибки должны выполняться на прессах с ЧПУ, обеспечивающих повторяемость углов ±1°.

Коэффициент ослабления теплового потока K_экр для корзины с живым сечением не менее 55% не превышает 0,88. При сплошном перфорированном листе (отверстия 10–15 мм в шахматном порядке) допустимая потеря мощности радиатора — до 12% по данным МГСН 4.08-97. Заказчик вправе требовать протокол испытаний макета корзины в аккредитованной лаборатории, что особенно важно при скрытой установке радиаторов в нишах.

Корзина как инженерный элемент

Корзина для отопительного радиатора — это не только элемент дизайна, но и инженерная конструкция, подчиняющаяся чётким нормативам. Соблюдение указанных правил (температура внешних поверхностей, минимальный коэффициент снижения теплоотдачи, безопасные радиусы гиба) обеспечивает безопасность, долговечность и паспортную теплоотдачу системы отопления. При разработке ТЗ заказчик вправе опираться на представленные нормативы, требуя от изготовителя соблюдения ГОСТ, СП и санитарных правил.
